“Closed-Loop” é um termo que pertence ao estado da técnica na fabricação de engrenagens cônicas, até ao momento pouco divulgado no mundo das engrenagens cilíndricas – pelo menos como termo. O “Closed-Loop” na fabricação tem o objetivo de minimizar os desvios de fabricação, na medida em que os desvios relativos à geometria teórica são determinados com um software de avaliação que apura os valores de correção necessários para o ajuste da máquina de fabricação. Assim, o processo de fabricação é otimizado, de modo a que as peças fabricadas alcancem a precisão prescrita.
No “Design/Manufacturing Closed-Loop” desenvolvido pela KISSsoft para engrenagens cilíndricas, é efetuada uma retroalimentação dos desvios de fabricação para as propriedades desejadas do dimensionamento, por exemplo, em relação NVH (noise vibration harshness behaviour) sob carga. Se os desvios acumulados foram muito altos, a fabricação tem de adotar medidas ou efetuar uma seleção dos produtos defeituosos. Esta análise pode ser efetuada com a ajuda de cálculos KISSsoft.

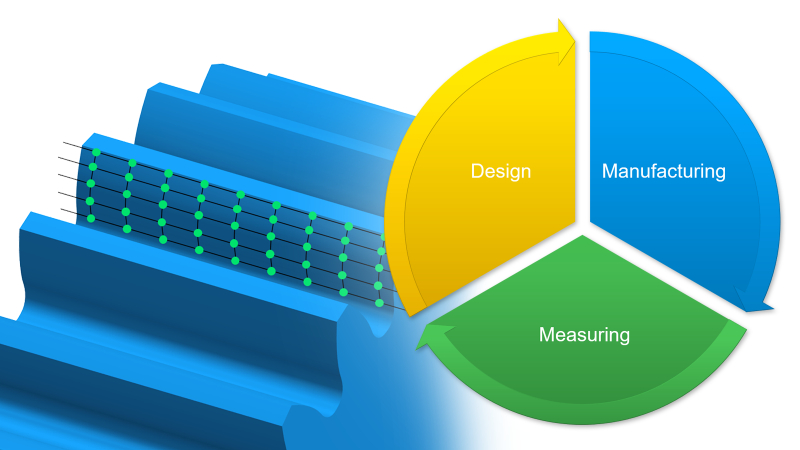

Primeiro são dimensionadas as rodas dentadas no processo de design conforma os critérios desejados. Após a fabricação, as geometrias dos flancos dos dentes de rodas dentadas fresadas ou retificadas são medidas, por exemplo, em uma máquina de medição Gleason e retornadas para o programa KISSsoft. Com os flancos dos dentes medidos, no trem de acionamento são recalculados importantes critérios de desempenho, como marca de contato, relação NVH ou vida útil. Os resultados da simulação podem então ser comparados com os resultados do dimensionamento, permitindo uma avaliação funcional dos desvios de fabricação no sistema.
Com esta abordagem Closed-Loop o design pode ser modificado para ser adaptado a um processo de fabricação ou o processo de fabricação pode ser verificado quanto à aptidão para alcançar o rendimento desejado da engrenagem com o menor custo. Deste modo, o design, a fabricação e a medição estão integrados em um processo global.
Se desejar descobrir mais sobre o Closed-Loop, se registre no link, para uma demonstração gratuita na web, no dia 6 de outubro, a qual será realizada pelo Dipl. Ing. Hanspeter Dinner, Dr. Inho Bae e MSc. Eng. Ilja Tsikur.
